小米电视音响是小米在2018年4月发布的米粉节音响新品。它采用长方体设计，拥有8个发声单元，支持各类电视连接使用，拥有蓝牙等多种连接方式。外观上小米电视音响采用条形设计，简洁流畅，布面材质更加有家具亲和感，能够适应各种家居风格，时尚大方。我爱音频网为了了解它的8个发声单元的布局和结构，决定对它进行拆解看看。
一、小米电视音响开箱

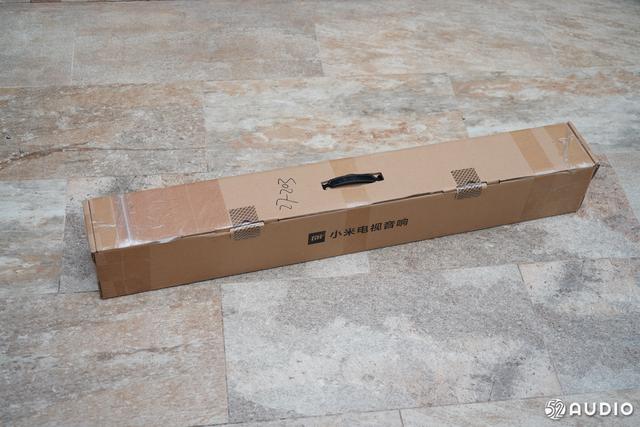

小米电视音响外包装，采用瓦楞纸箱，中间有一个提手。

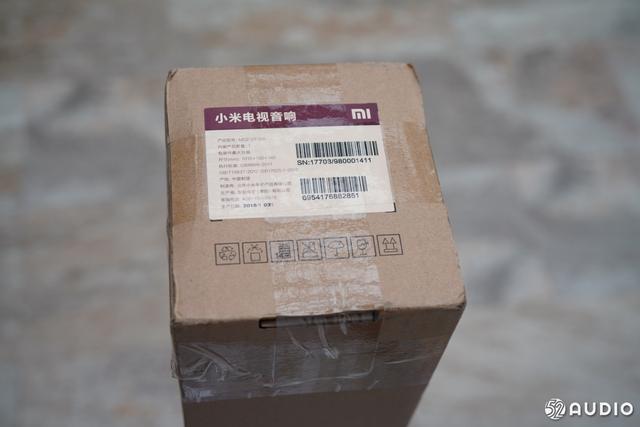

侧面是一个比较日系风格的标签，上面一行紫色底色的是产品名称“小米电视音响”。
包装背面，一个产品的轮廓图。

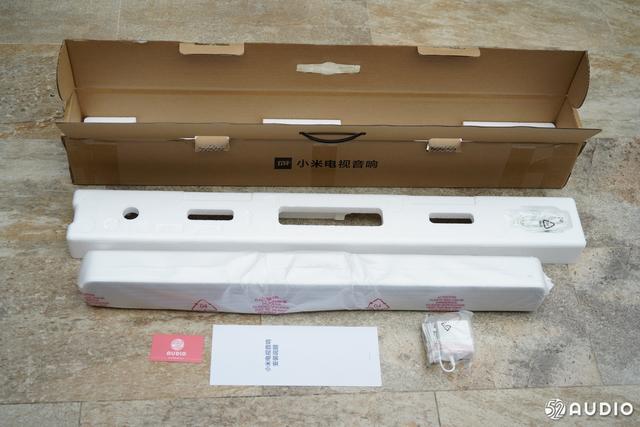

包装内有泡沫塑料保护。

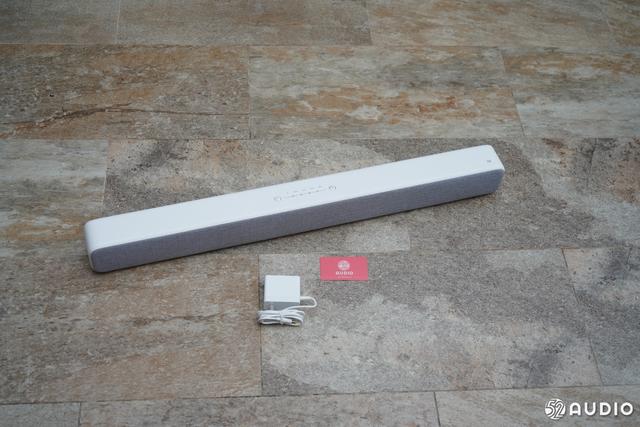

产品包装内有一份使用指南、电源适配器和小米电视音响产品本体。
小米电视音响为长条状设计，电源适配器体积较大，可以看出这个音响的功率不小。
小米电视音响正面是灰色的防尘网。
按键主要分布在产品顶部，从左到右是音量“-”、以及上方带有指示灯的按键：蓝牙、Aux In媒体输入、Line in线路输入、SPDIF同轴、Optical光纤，然后最右边是音量“+”。
顶部右下角有“Mi标”。

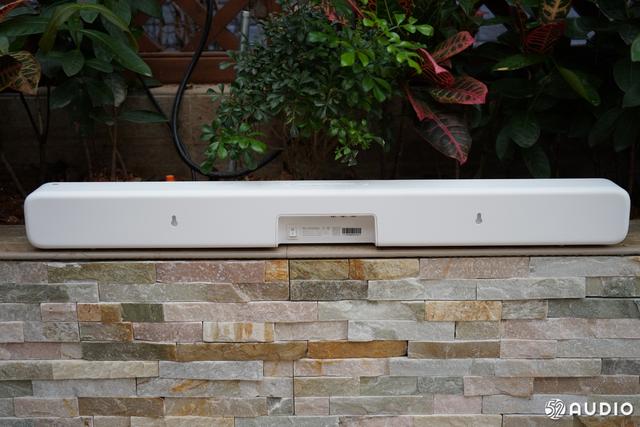

产品背后有两个壁挂孔位，正中间的凹槽内有电源和端子插座。
从地面向上看，可以看到电源和端子插座。
接口方面，从左往右分别是：DC直流电源输入、光纤音频输入、SPDIF同轴音频输入、RCA（Line in）模拟音频输入和Aux in。
产品铭牌以及电源开关。
电源适配器，输出采用圆口设计。东莞市奥源电子科技有限公司制造，输出16V 2.5A DC。
二、小米电视音响拆解

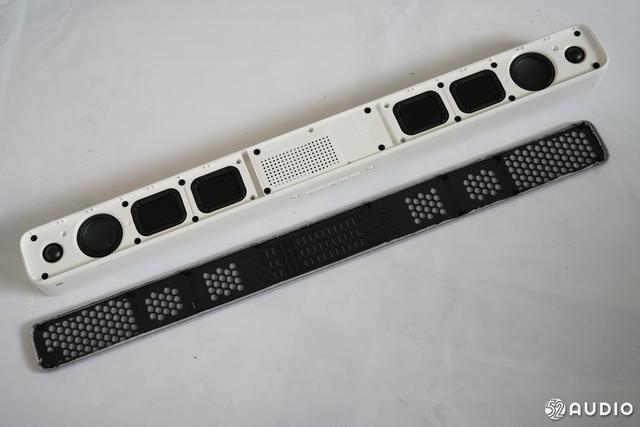

拆开小米智能电视音箱正面的保护罩。

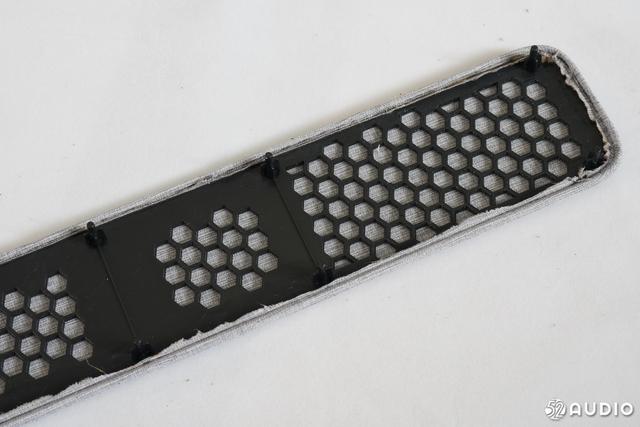

保护罩表面是一层网布，然后是由六边形网格组成的导音孔。
小米智能电视音箱拥有由两组1个球顶高音单元+1个全频扬声器+两个被动低音振膜组成的立体声方案。
音箱正面的中间有一个网盖，起到内外气体流通和散热的作用。
拆开网盖，里面有两块PCB板。
接下来开始拆开背盖，背盖上由20颗螺丝固定，花了不小的功夫才完全拆开。

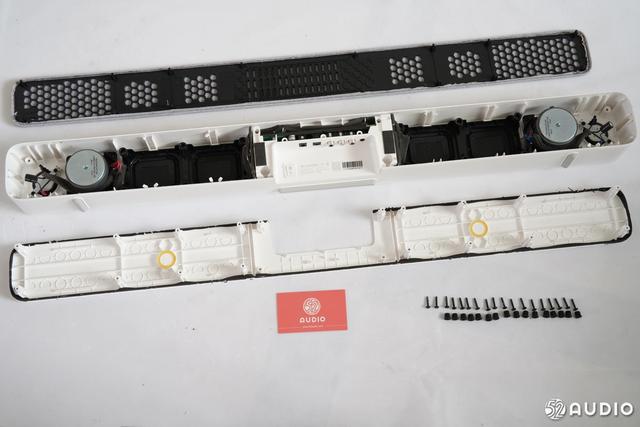

从左往右分别是，高音扬声器、全频扬声器和两个低频被动振膜。
被动振膜又叫无源辐射器，由喇叭的运动产生的内外气压差使被动振膜产生振动，能够增强低音效果。

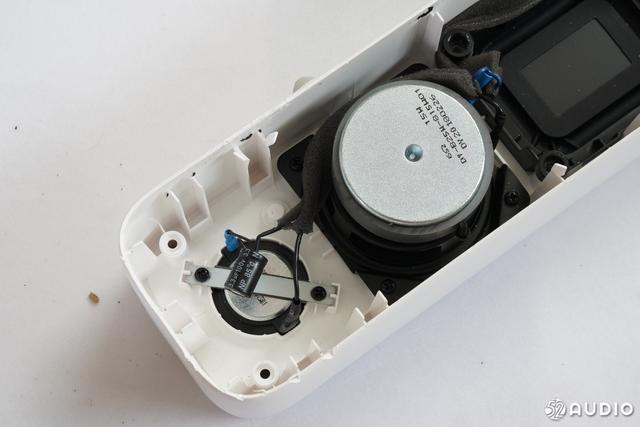

阻抗6Ω 功率15W的全频扬声器。高音喇叭上串联了一个3.3μF的电容。
被动振膜，垫着一层隔音棉，可以隔音以及减少震动。

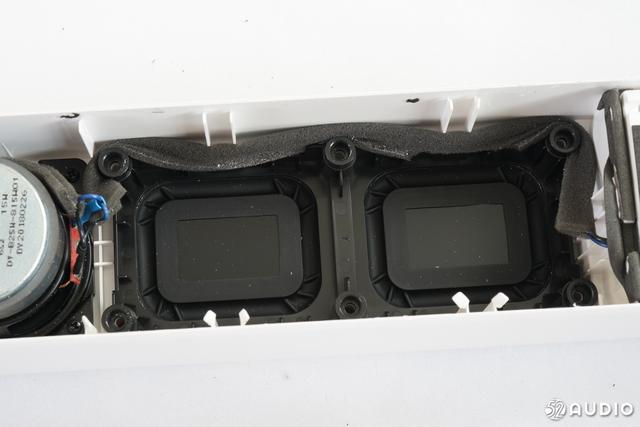

被动振膜正面。

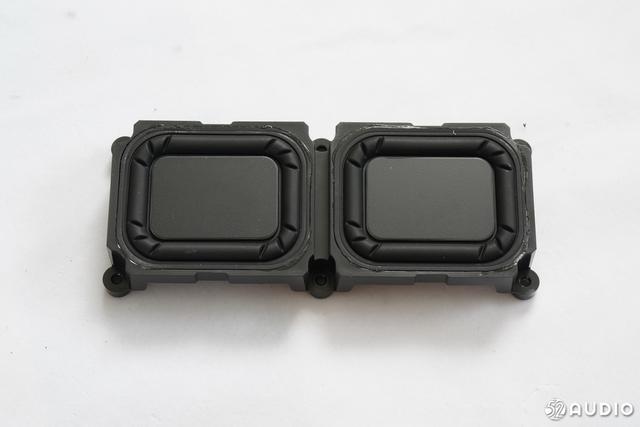

这两个被动振膜合并成一个模块。
被动振膜背面。

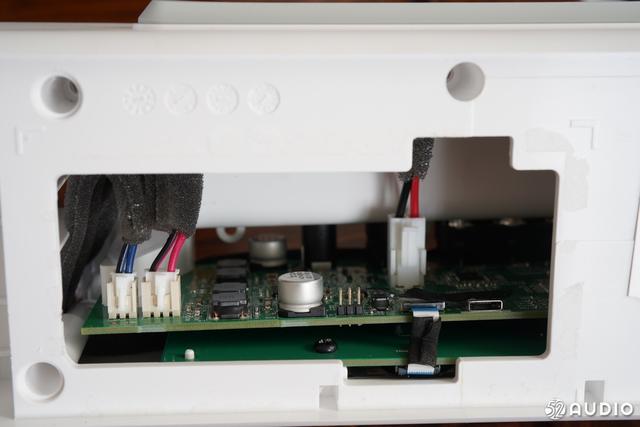

上面这一块是小米智能电视音箱的主板，左边两个端子插座连接到两边的扬声器，右边的端子连接到背后的电源开关。
主板与下面一块PCB采用排线连接。

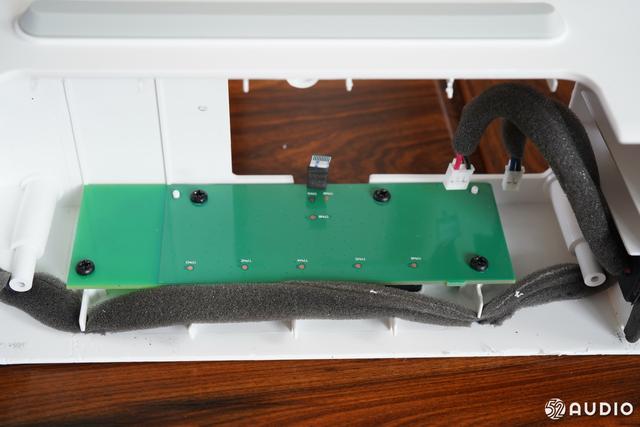

拆掉主板之后，下面一块PCB板的背面比较干净。
主板中间的一个端子连接到小米智能电视音箱机身背后的电源开关。
音箱的各种插座。
将主板与后壳分离，它们之间采用4颗螺丝进行固定。
主板正面特写。
主板背面特写。
据我爱音频网拆解，小米智能电视音箱采用 炬芯ATS2825主控芯片。ATS2825 是炬芯科技基于蓝牙音频领域研发的芯片，针对便携式和无线蓝牙音频所设计。ATS2825 拥有大容量内置RAM，同时基于蓝牙低成本、低功耗的特点，可以在很大程度上满足不同蓝牙应用方案的需求。ATS2825支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐时保持蓝牙稳定连接，内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波消除和降噪。ATS2825集成了蓝牙V2.1/V3.0/V4.0/V4.1/V4.2 控制器，并支持双模（BR/EDR + AMP + Low Energy Controllers）。可以兼容以往版本，包括V2.1+ EDR和V3.0 + HS。

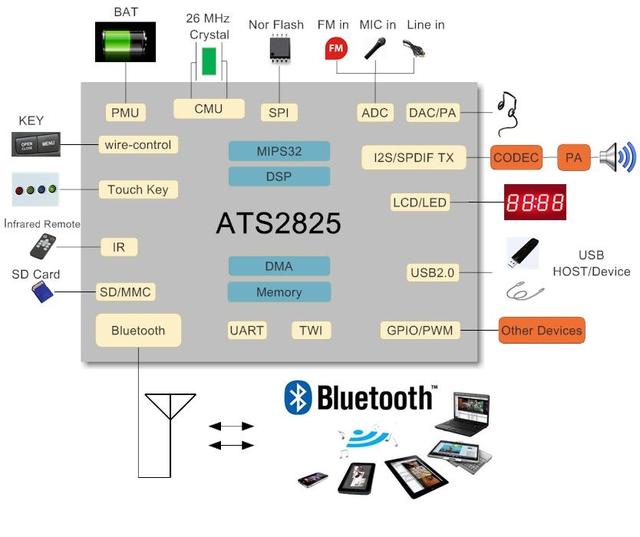

炬芯ATS2825主控芯片详细资料。
TI德州仪器 TAS5731M 数字音频功率放大器，最高支持2X30W输出，集成DSP（数字信号处理器）。

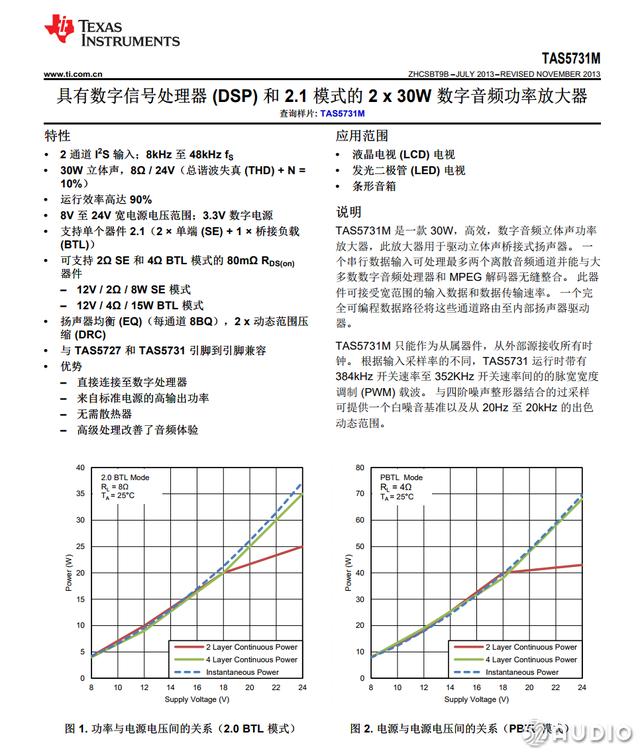

TI德州仪器 TAS5731M 详细资料。

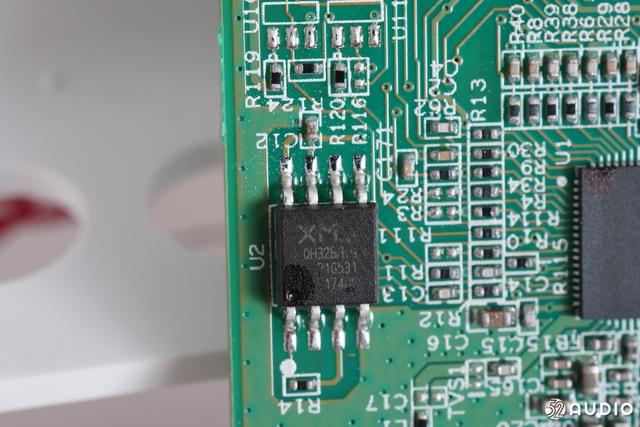

XMC武汉新芯 QH32B 32Mbit 串行存储器。
Cirrus Logic CS8842 异步采样率转换器，支持24bit/192kHz。

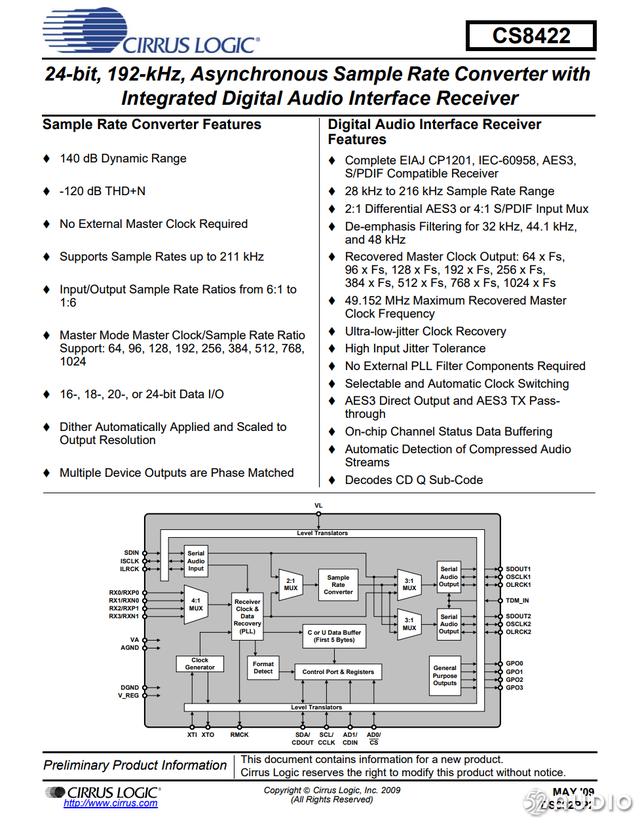

Cirrus Logic CS8842 详细资料。
willsemi WPM9435 低压MOS管。
willsemi WPM9435详细资料。
TI德州仪器 TPS54202H 同步整流降压器，固定500KHz频率，输出电流2A。右侧是韦尔 WL2801 3.3V 低噪声，高抑制比，高速CMOS稳压器。
TI tps54202H详细资料。
韦尔 WL2801 详细资料。
主板一览，左侧为蓝牙电路，右侧是数字功放输出。

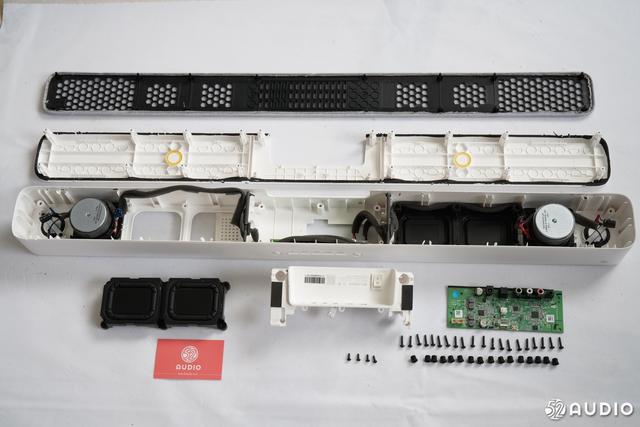

拆解全家福。
三、我爱音频网拆解总结：
1、小米智能电视音箱拥有8个发声单元，其中两个高音单元，两个全频单元和四个被动单元以及使用了TI德州仪器 TAS5731M数字功放，能带来不错的音效；
2、拥有各式接口，适合新旧的电视以及其他媒体设备使用；
3、采用炬芯ATS2825主控芯片，支持蓝牙V4.2，让这款音响同时也能作为蓝牙音箱使用。
